Pen Mandrel Deluxe Kit (Stab A)
mit MK2 und Bushings
Für das Drechseln von Stift-, aber auch von anderen Bausätzen, wird zumeist ein Mandrel als willkommenes Hilfsmittel benutzt. Hierbei schiebt man das Werkstück auf den Mandrel-Stab und verspannt es auf diesem. Um eine bessere Führung und Stabilisierung zu erreichen, wird in das Werkstück meist zuvor noch eine Messinghülse eingeklebt, die Bausatz-spezifisch mitgeliefert wird.
Die meisten Drechsler verwenden zusätzlich zur weiteren Hilfestellung so genannte „Bushings“, die es ebenfalls für jede(n) Bausatz(reihe) spezifisch gibt. Diese geben dem Handwerker den (oder die) Außendurchmesser des fertigen Produkts vor und beschleunigen so die Arbeit; mehrfaches Abschalten der Drechselbank und manuelles Nachmessen von Durchmessern bleiben einem so erspart. Alternativ kann man sich auch eine eigene Messhilfe bauen oder ganz einfach immer wieder mit einer Schieblehre prüfen, bis der gewünschte Außendurchmesser erreicht ist, um so mit seinem Werkstück übergangsfrei auf die Anschlussstücke des Bausatzes zu kommen.
In der Drechselwelt haben sich zwei Größen von Mandrel-Stäben etabliert. Bei uns werden diese Stäbe als „Stab A“ und „Stab B“ bezeichnet; diese unterscheiden sich im Durchmesser. Die Bezeichnung A und B ist international nicht standardisiert, weswegen andere Hersteller bzw. Händler evtl. andere Namen gewählt haben. Die beiden Stäbe haben dabei folgende Durchmesser:
- Stab A: 6,35mm
- Stab B: 7,4mm
Welcher Stab und welcher Satz Bushings für welchen Bausatz benötigt werden, haben wir im jeweiligen Produktnamen bzw. im Produkttext eindeutig benannt, um keine Verwirrung aufkommen zu lassen. Bei den Bausätzen endet jede Produktbeschreibung immer mit einer Auflistung und Nennung des dazu passenden Mandrel-Stabs und des Bushings.
Als zusätzliche Sicherheit haben wir unsere Bushings auch gleich passend benannt: Anhand der Endung (z.B. „Bushings 1A“ oder „Bushings 2B“) kann sofort erkannt werden, ob diese für einen Mandrel-Stab A oder B gedacht sind.

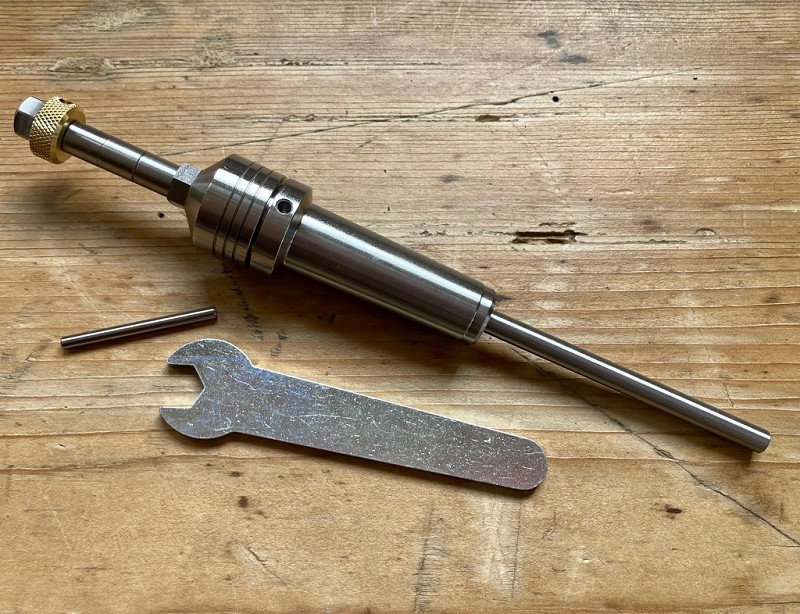

Unser Pen Mandrel Deluxe Kit ist dabei ausschließlich zur Benutzung mit einem Stab A vorgesehen und beinhaltet folgendes Zubehör:
- Mandrel-Stab A
- eine Rändelmutter
- drei universale Abstandshalter
- ein Morsekonus 2
- ein Schraubenschlüssel und ein Metallstab zum Anziehen bzw. Lösen der Stab-Arretierung
Das Mandrel wird auf der Seite des Antriebskopfes einfach mit seinem Morsekonus in den durchbohrten Kopf eingesteckt und hält sich dort durch Reibung. Sollte Ihre Drechselbank keinen durchbohrten Antriebskopf aufweisen, benötigen Sie einen Abzieher, um den Morsekonus nach dem Drechseln wieder aus dem Kopf lösen zu können (bei einem durchbohrten Kopf kann der Konus einfach von hinten mithilfe eines Stabes ausgetrieben werden).
Auf der gegenüberliegenden Seite muss der Mandrel-Stab im Reitstock durch eine mitlaufende Körnerspitze geführt werden. Dies ist zwingend notwendig, um Schwingungen beim Drechseln sowie Unfälle zu vermeiden. Sollte in Ihrem Werkstatt-Sortiment noch keine mitlaufende Körnerspitze vorhanden sein, können Sie diese gerne bei uns erwerben.
Der wesentliche Unterschied (und gleichzeitig größter Vorteil) dieses Mandrel-Typs gegenüber unserer günstigeren Alternative ist, dass sich hier der Stab in der Länge verschieben und individuell auf das Werkstück anpassen lässt (maximale Spannweite ca. 17cm). Durch den hohl-gebohrten Morsekonus kann der Mandrel-Stab einfach und variabel in der Länge verschoben werden, ohne dass man mit einer Überbrückung zum Werkstück arbeiten muss. Arretiert wird der Stab durch eine am Morsekonus befindliche Verschraubung und dem mitgelieferten Schraubenschlüssel. Um die Arretierung besser und kontrollierter kontern zu können, ist im Konus ein entsprechendes Sackloch vorgesehen und im Lieferumfang ein passender Metallstab.
Gleichzeitig wird durch das Konstruktionsprinzip dieses Mandrels das Risiko deutlich reduziert, den Stab durch ein zu festes Anziehen der Rändelschraube versehentlich zu spannen und in der Folge dauerhaft zu verbiegen.
Das Pen Mandrel Deluxe Kit ist im Vergleich zum günstigeren „Mandrel Typ A bzw. B“ deutlich komfortabler in der Bedienung und ist gerade durch seine verstellbare Stab-Länge am Ende die Lösung, die unserer Erfahrung nach länger halten wird und mehr Freude beim Drechseln aufkommen lässt.
Gesteigert wird diese nur noch durch unser Mandrel „ProPen“: Hier erfolgt das Einstellen und Arretieren der Stablänge noch einfacher und sicherer; gleichzeitig ist die benötigte mitlaufende Spitze für die Reitstock-Seite bereits im Set enthalten.
